Description

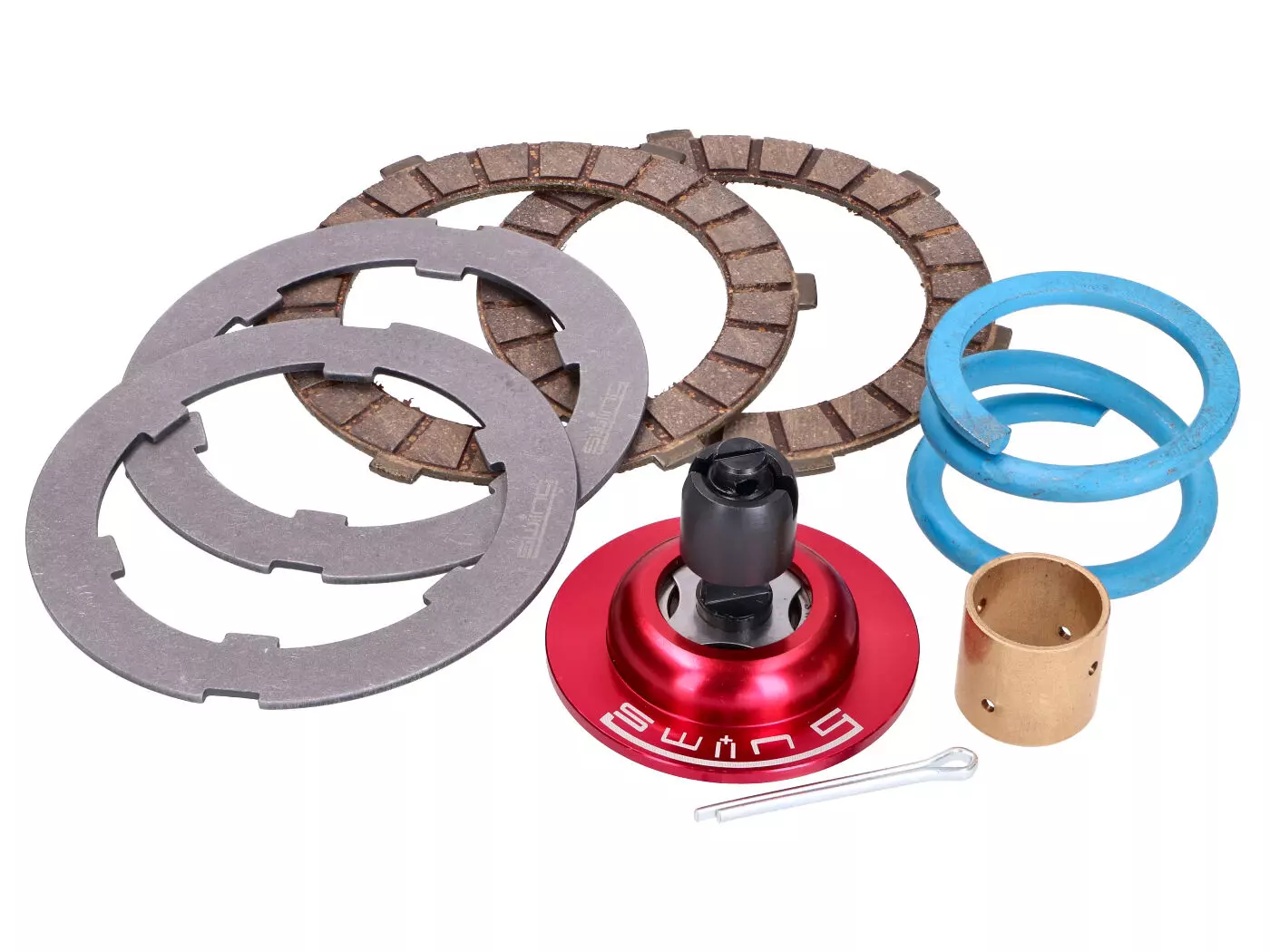

Complete set voor de koppeling van Puch Z50 motoren met handgeschakelde versnellingsbak. Deze werden bijvoorbeeld ingebouwd in de modellen Puch X30 Sport NS / NL en Puch X30 Velux.
Een speciaal vervaardigd hoekcontactkogellager werd geïnstalleerd in de high-end trekstangpen die deel uitmaakt van de set. Deze heeft een contacthoek van 60° en is ontworpen voor de hoogste belastingen. De trekstang is essentieel voor het gebruik van de versterkte draaikoppelingsveren.Belangrijke opmerkingen over het afstellen van de koppeling:
Figuur 3 toont de stand van de koppelingshefboom ten opzichte van het abutment en de kogelkraagmoer ten opzichte van de ontkoppelingsas. Deze instelling geeft de maximale ontkoppelingsbeweging met de minste kracht. Bijzondere aandacht moet worden besteed aan de speling tussen de koppelingsas en de conische kraagmoer, want als de speling te klein is, zal het koppelingslager onvermijdelijk binnen zeer korte tijd breken. Wanneer de koppelingskabel is ingehaakt, moet de vrije slag bij de koppelingshendel ongeveer 3 mm bedragen.
De hoek “A” op de foto hier is 58°. Bij de handhendel resulteren deze spelingen in een stationaire slag van ca. 1 cm.
